无功补偿接触器上接的三根线是什么原理?有什
时间: 2017-12-16 10:37 浏览次数:
要知道那三根线的用处,首要大家要了解这个触摸器 一、触摸器部分是CJX2系列的 沟通触摸器 二、触头,也就是触摸器上面的白色辅佐触头,它有三个通电常开触头和一个常闭触头组成
美高梅娱乐场网址有限企业
联系电话:028-88333333 13981898777 李经理
联系地址:四川省成都市大邑县西岭大道489号

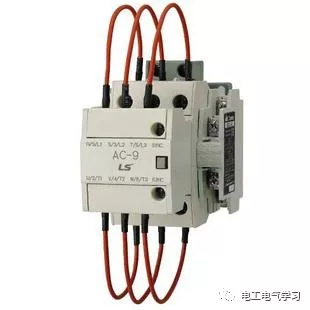

要知道那三根线的用处,首要大家要了解这个触摸器一、触摸器部分是CJX2系列的沟通触摸器二、触头,也就是触摸器上面的白色辅佐触头,它有三个通电常开触头和一个常闭触头组成;因为设计因素,在通电触摸时,它要比主触摸器的主触头先触摸导通。
大家知道电容的特性,那么电容器在通电工用了电容器触摸器后,在触摸导通通电时,触摸器上面的辅佐触头和阻尼线,先行主触摸器接通几个沟通电的周期,使用阻尼线来按捺电容器的涌流,以维护电容器,添加电容器的使用寿命。
你仔细看看:那不是什么辅佐触点,上面还有接出来的电阻丝吧?

<p font-size:14px;background-color:#ffffff;"="" style="word-wrap: break-word; margin: 5px 0px; font-family: &quot;sans serif&quot;, tahoma, verdana, helvetica; color: rgb(62, 62, 62);">
那是限流电阻.,在给电容器送电的瞬间,电容器会发生一个很大的充电电流,形象的叫做涌流,描述瞬间电流大的意思,这个电流可所以电容器额定电流的几十倍,这样大的瞬间电流对投切电容的触摸器触头、电容等等电气元件形成损伤,也对体系发生影响,为了约束这个涌流,才加了这个限流电阻,先在投入时给补偿电容进行小电流预充电。在触摸器线圈得电的时分,这个限流电阻先行接通电源与电容,给电容器进行充电,因为有了这个电阻,涌流能够被约束在三五十倍;然后触摸器的主触头才闭合,这样平稳过渡。
不同容量的补偿电容,所匹配的触摸器的标准是不同的,并且在电容器上都有标示。也能够预算。
在380V的情况下,
CJ19-25 A,操控12.5千乏电力电容
CJ19-32 A,操控20千乏电力电容
CJ19-43 A,操控25千乏电力电容
CJ19-63 A,操控33千乏电力电容
CJ19-95A ,操控50千乏电力电容
CJ19-115 A,操控60千乏电力电容
CJ19-150A ,操控80千乏电力电容
